Bir kasa asansörü, bir sondaj teçhizatı üzerinde önemli bir ekipman parçasıdır ve muhafaza çalıştırma işleminde ayrılmaz bir rol oynar. Kuyu kurulmuş bir sondaj teçhizatı tedarikçisi olarak, bu ekipmanın nasıl çalıştığını ve genel sondaj operasyonundaki önemini genişletmek için buradayım.
Bir kasa asansörünün temel kavramı
Bir kasa asansörü, kuyu gövdesi kurulum işlemi sırasında muhafaza borularını kavramak ve kaldırmak için tasarlanmış mekanik bir cihazdır. Gövde boruları, delinmiş bir kuyuya yerleştirilen büyük çaplı çelik borulardır. Birincil işlevleri, kuyu tabanının mağaradan korunması, farklı jeolojik oluşumların izole edilmesi ve sondaj ve üretim aşamaları sırasında sıvı akışı için bir kanal sağlamak yer alır.
Yapısal bileşenler
Bir kasa asansörünün yapısı birkaç anahtar parçadan oluşur. Ana gövde genellikle gövde tellerinin ağır yüklerine dayanacak yüksek mukavemetli çelikten yapılmıştır. Muhafaza borusunun etrafını sıkmak için kullanılan iki ana çene veya segment vardır. Bu çeneler kasaya tam olarak sığacak şekilde şekillendirilir, tipik olarak kaymayı önlemek için tırtıklı kenarlara sahiptir. Menteşe mekanizması, çenelerin açılmasını ve kapatılmasını sağlar, bu da gövde borusunun kolay kurulumunu ve çıkarılmasını sağlar. Ayrıca, borunun etrafında kapatıldıktan sonra çeneleri yerine sabitleyen bağlantılar ve bir kilitleme sistemi vardır.
Çalışma mekanizması
Hazırlık
Muhafaza asansörü kullanılmadan önce, sondaj teçhizatı mürettebatı ilk önce kuyu tabanının gövde kurulumu için hazırlandığından emin olur. Bu, kuyu tabanının uygun derinliğe delinmesini ve doğru çapta olmasını içerir. Muhafaza boruları da kalitelerini ve bütünlüklerini sağlamak için denetlenir.
Muhafaza asansörü daha sonra gövde borularının boyutuna ve ağırlığına göre seçilir. Farklı boru çapları ve yük taşıma kapasiteleri için farklı asansörler tasarlanmıştır. Uygun asansör seçildikten sonra, genellikle bir derrick, seyahat bloğu ve çekme işlerinden oluşan sondaj teçhizatının kaldırma sistemi tarafından kaldırılır ve konumlandırılır.
Gövdeyi meşgul etmek
Muhafaza asansörünün çeneleri geniş açılır ve tek bir kasa borusunun üst ucu çeneler arasındaki boşluğa manevra yapılır. Mürettebat, yükün eşit şekilde dağıtılmasını sağlamak için boruyu asansörün merkezi ile dikkatlice hizalar. Uygun şekilde yerleştirildikten sonra, kasa borusunun etrafındaki çeneleri kapatmak için hidrolik veya mekanik mekanizmalar kullanılır. Çeneler kapandıkça, tırtıklı kenarlar borunun yüzeyine ısırarak sağlam bir kavrama yaratır.
Kaldırma ve düşürme
Muhafaza asansörü kasa borusunu güvenli bir şekilde kavradıktan sonra, sondaj teçhizatındaki çekme işleri aktive edilir. Çekme işlerindeki kablolar yaralanır veya açılır, bu da seyahat bloğunun (asansörün bağlı olduğu) yukarı veya aşağı hareket etmesine neden olur. Kaldırılırken, asansör gövde borusunun ağırlığını yerden veya önceki muhafaza eklemini kaldırma sistemine aktarır. Bu, borunun yerden kaldırılmasını ve kuyu deliğine doğru manevra yapmasını sağlar.
Muhafazayı kuyu deliğine indirirken, çekmeceler kabloyu kademeli olarak serbest bırakmak için kontrol edilir, asansörü ve ekli gövdeyi kontrollü bir şekilde indirir. Her yeni kasa eklemi eklendikçe, aynı işlem tekrarlanır. Yeni eklem kaldırılır, ucu daha önce monte edilmiş gövdenin üst kısmı ile dikkatlice hizalanır ve daha sonra dişli kaplinler kullanılarak bağlanır.
Güvenlik kontrolleri ve izleme
Operasyon boyunca, mürettebat asansör üzerindeki yükü sürekli olarak izler. Tork sensörleri ve yük monitörleri gibi güvenlik cihazları, asansörün aşırı yüklenmemesini sağlamak için kullanılır. Herhangi bir kayma veya anormal yük belirtisi hemen ele alınır. Asansörün kavramasıyla ilgili sorunlar varsa, mürettebat kilitleme sistemini ayarlayabilir veya çenelerin gövde borusuyla tamamen meşgul olduğundan emin olabilir.
Bir kasa asansörü kullanmanın avantajları
Bir kasa asansörünün kullanılması, delme işlemine çeşitli avantajlar getirir. İlk olarak, kasa borularını kaldırmak ve kurmak için gereken fiziksel emeği büyük ölçüde azaltır. Asansör olmadan, işçiler ağır boruları idare etmek için tehlikeli ve emek - yoğun yöntemler kullanmak zorunda kalacaklardı.
İkincisi, güvenliği artırır. Kilitleme mekanizmaları ve asansörün güvenli kavraması, kaldırma ve düşürme işlemi sırasında muhafaza borusunun düşme riskini en aza indirir. Bu, mürettebatı potansiyel kazalardan korur ve ayrıca kuyu ve muhafazanın kendisine verilen hasarı önler.
Genel sondaj işleminde rol
Kasa asansörü, bir sondaj projesinin başarısını sağlamada kritik bir unsurdur. Kuyun uzun vadeli kararlılığı ve işlevselliği için uygun bir gövde kurulumu gereklidir. Kanat borularının pürüzsüz ve verimli kurulumunu kolaylaştırarak asansör, kuyu deliğinin bütünlüğünü korumaya yardımcı olur. Bu da, sıvıların sıklıkla kuyudan enjekte edildiği veya kuyudan üretildiği tamamlanma gibi aktiviteler için gereklidir.
Farklı sondaj kuleleri ile uyumluluk
Kasa asansörleri, çeşitli sondaj kuleleri ile uyumlu olacak şekilde tasarlanmıştır ve teçhizat işlemlerine çok yönlü bir ektir. Örneğin,derin kuyu sondaj teçhizatıBüyük derinliklere ulaşmak için kullanılan asansör, son derece uzun ve ağır kasa dizelerini ele alabilmelidir. Sağlam tasarımı ve yüksek yük kapasitesi, derin teçhizatın güçlü kaldırma sistemi ile birlikte çalışmasına izin verir.

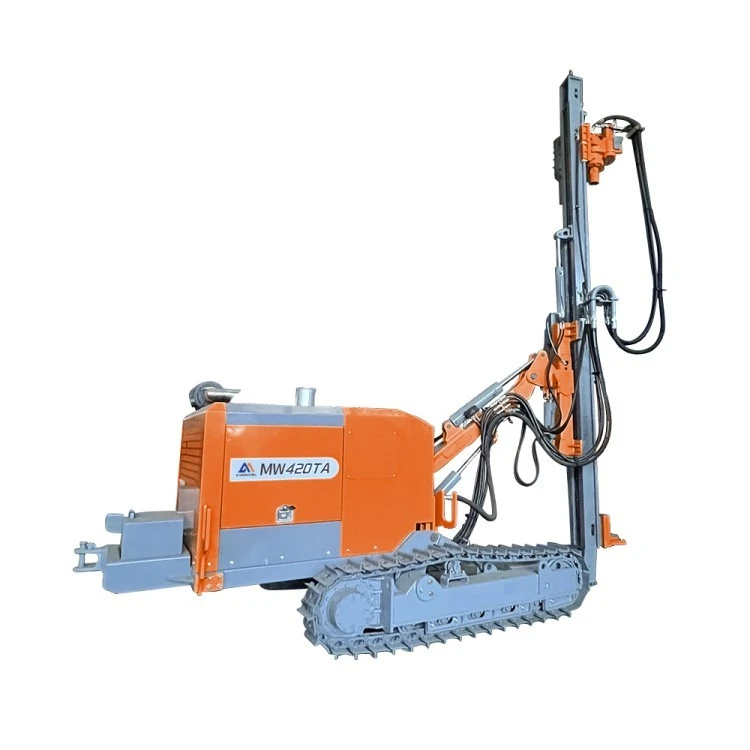

Bir durumundaDTH sondaj teçhizatıAçık - çukur madenlerinde veya yüzey delme işlemlerinde kullanılan kasa asansörü, kılıf borularını hızlı ve verimli bir şekilde yükleyebilir ve boşaltabilir ve sondaj işleminde hızlı ilerleme sağlayabilir. .Delik sondaj teçhizatından aşağıAyrıca, sert kaya ve madencilik uygulamalarında gövde kurulum sürecini basitleştiren bir kasa asansörünün kullanımından yararlanır.
Bakım ve denetim
Kasa asansörünün güvenilir performansını sağlamak için düzenli bakım ve muayene esastır. Çeneler, bağlantılar ve kilitleme sistemi gibi mekanik bileşenler, korozyonu önlemek ve sorunsuz çalışmayı sağlamak için yağlanır. Hidrolik sistemler, varsa, sızıntı ve uygun basınç açısından kontrol edilir.
Teftişler ayrıca aşınma ve yıpranma belirtileri aramak için gerçekleştirilir. Çatlak çeneler veya arızalı kilitleme mekanizmaları gibi hasarlı parçalar derhal değiştirilir. Asansörü iyi durumda tutarak, sondaj teçhizatı mürettebatı beklenmedik kesinti süresini önleyebilir ve muhafazanın - çalışma işleminin güvenliğini sağlayabilir.
Güvenilir bir sondaj teçhizatı tedarikçisi olarak, müşterilerimizin farklı ihtiyaçlarını karşılamak için tasarlanmış çok çeşitli yüksek kaliteli kasa asansörleri sunuyoruz. İster küçük - ölçekli bir su kuyusu projesi ister büyük ölçekli bir petrol ve gaz sondaj operasyonu üzerinde çalışıyor olun, asansörlerimiz optimum performans ve dayanıklılık için tasarlanmıştır.
Üst -çentik gövdesi asansörlerimiz ve diğer sondaj ekipmanlarımızla sondaj operasyonlarınızı geliştirmek istiyorsanız, sizi satın alma danışmanlığı için bizimle iletişime geçmeye davet ediyoruz. Uzman ekibimiz, ürünlerimiz hakkında ayrıntılı bilgi vermeye ve özel gereksinimleriniz için en iyi çözümleri seçmenize yardımcı olmaya hazırdır.
Referanslar
- API SPEC 8C, Sondaj ve Üretim Kaldırma Ekipmanları için Özellikler, Amerikan Petrol Enstitüsü.
- Bourgoyne, AT ve ark. "Uygulamalı Sondaj Mühendisliği." Petrol Mühendisleri Derneği, 1986.
- Maloney, JT "Sondaj Mühendisliği El Kitabı." Pennwell Books, 2004.
