一, üst çekiç yüzey matkap teçhizatı nedir?
Üst çekiç yüzey matkap teçhizatı, kaya matkabını itme ışınının üst kısmına sabitleyen, matkap çubuğundan darbe enerjisini ileten ve yüzey delme işlemini tamamlamak için dönüş ve itici sistemle işbirliği yapan bir sondaj teçhizatıdır.
Açık çukur madeni patlatma deliği yapısı
Yol ve Demiryolu İnşaatında Vakıf Kazısı
Taş fabrikalarında ve taş ocaklarında sondaj
Hidroelektrik istasyonları gibi büyük ölçekli altyapı projeleri
2, Üst Hammer yüzey matkap teçhizatı nasıl çalışır?
Üst çekiç matkapları üç ana eylemle sondaj operasyonlarını tamamlamak için birlikte çalışır:
Darbe:Üstteki hidrolik kaya matkabı, kaya kırmak için içi boş matkap çubuğundan matkap üssüne iletilen yüksek frekanslı darbe kuvveti üretir .
Rotasyon:Matkap aracı, . formunu oluşturma etkisi ile işbirliği yapmak için döndürmek için bağımsız bir döner motor tarafından yönlendirilir.
Tahrik:Tahrik sistemi, sürekli kaya kırma . sağlamak için matkap ucu için aşağı doğru kararlı basınç uygular.
Buna ek olarak, sondaj teçhizatı, daha yüksek verimlilik ve operasyonel güvenlik elde etmek için bir toz çıkarma sistemi, bir otomatik çubuk değiştirme sistemi, bir çalışma kabini, vb. . ile donatılmıştır .
3, Üst Hammer Yüzey Matkap Teçhizat Ana Bileşenleri
En iyi çekiç
Besleme ışınının ön ucuna monte edilen yüksek frekanslı darbe enerjisi .
Genellikle hidrolik olarak yönlendirilir, darbe frekansı 2500-3000 Times/Minute .
Besleme ışını
Matkap aracının hareketini desteklemek ve yönlendirmek için kullanılır ve dikey olarak veya bir açıda . açısından ayarlanabilir
Matkap çubuğu sistemi
T serisi kullanılarak (T38, T45, T51 gibi) Kaya Matkap Botuna Bağlı İçi Boş Altı Heksagonal veya Yuvarlak Çelik Matkap Çubukları .
Hidrolik güç sistemi
Kaya tatbikatları, tahrik, rotasyon, tarayıcılar vb. İçin itici güç sağlar .
Toz Çıkarma Sistemi
Kuru veya ıslak toz çıkarma, toz kirliliğini azaltma ve çalışma güvenliğini iyileştirme .
Seyahat cihazı
Engebeli araziye uygun çoğunlukla palet tipi; Bazı modeller tekerlekli .
İşletim sistemi

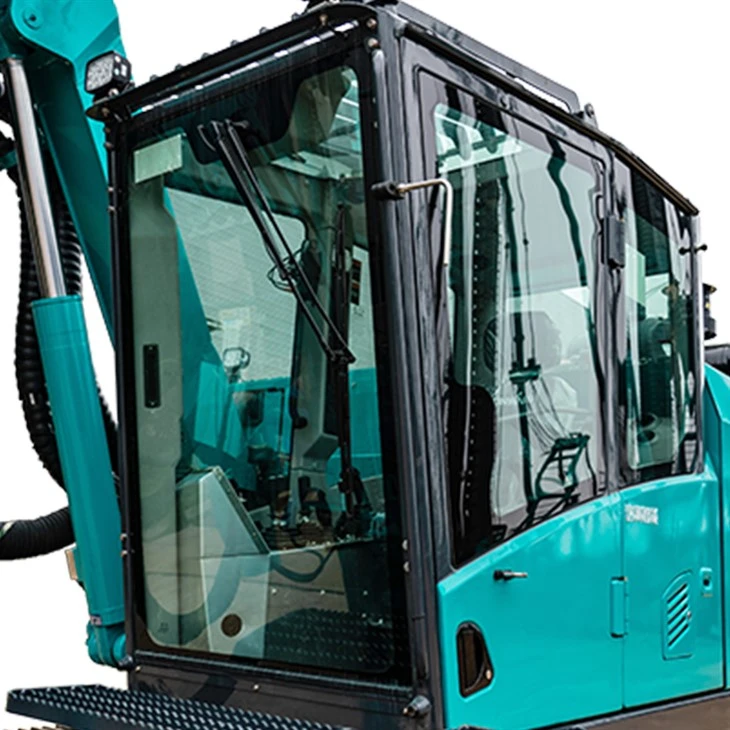

Modern sondaj kuleleri bir kabin, LCD kontrol arayüzü ile donatılmıştır ve hatta kablosuz uzaktan kumanda veya uzaktan çalıştırmayı destekler .
4, Üst Hammer Yüzey Matkap Teçhizat Avantajları ve Özellikleri
Hızlı Sondaj Hızı
Yüksek darbe frekansı ve konsantre enerji, sert kaya için uygun .
Yüksek perforasyon kalitesi
Kesin patlama tasarımına elverişli, kararlı sondaj çapı ve küçük sapma .
Yüksek yakıt verimliliği
DTH sondaj kuleleri ile karşılaştırıldığında, orta sert kayada daha verimlidir ve daha düşük birim enerji tüketimine sahiptir .
Yüksek zeka derecesi
Modern sondaj kuleleri, GPS konumlandırma, sondaj veri kaydı ve otomatik çubuk değiştirme sistemi gibi işlevlere sahiptir .
Kolay Bakım
Modüler tasarım, anahtar bileşenlerin değiştirilmesi kolaydır ve .
5, üst çekiç vs . dth
| proje | En iyi çekiç delme | DTH sondajı |
|---|---|---|
| Uygulanabilir kaya oluşumları | Orta sert ila sert kaya | Çok sert kaya, kırık katmanlar zor |
| Sondaj çapı | Küçük ila orta açıklık (64-127 mm) | Orta ila büyük diyafram (90-300mm) |
| Sondaj derinliği | Ilıman (<40 m) | Larger (>100m) |
| Yeterlik | Yüksek (orta sert kaya için en iyisi) | Daha yüksek (Hard Rock'ta daha iyi verimlilik) |
| Enerji tüketimi/ekonomik verimlilik | Birim başına düşük, düşük enerji tüketimi | Yüksek gaz tüketimi, nispeten yüksek maliyet |
6, Sonuç
Üst çekiç yüzey matkap teçhizatı, yüksek frekans etkisi, verimli delme ve kesin kontrol . nedeniyle küresel madencilik ve temel mühendisliği alanlarında önemli bir pozisyona sahiptir . Proje, hızlı delik oluşumu, kesin delik pozisyonu ve katı maliyet kontrolü, 4} gerektiriyorsa, en iyi delikli delme, en üst düzey delme deliği, 4} gerektiriyorsa, üst düzey delme, 4} gerektiriyorsa, en uygundur.
Belirli ihtiyaçlarınız varsa (kaya tipi, delik çapı, derinlik, amaç), uygun bir model önermenize ve teknik parametre desteği sağlamanıza yardımcı olabilirim .
Ürün detayı

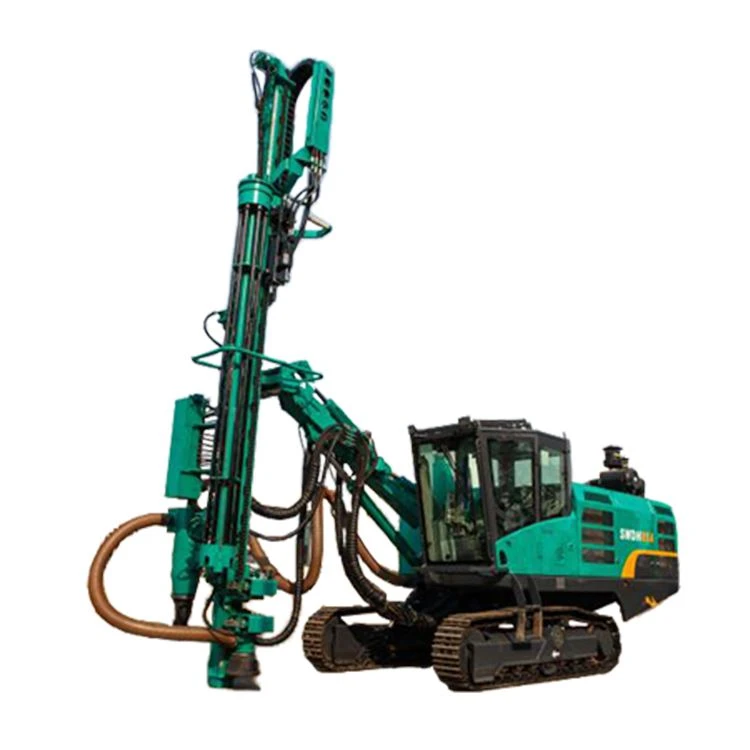

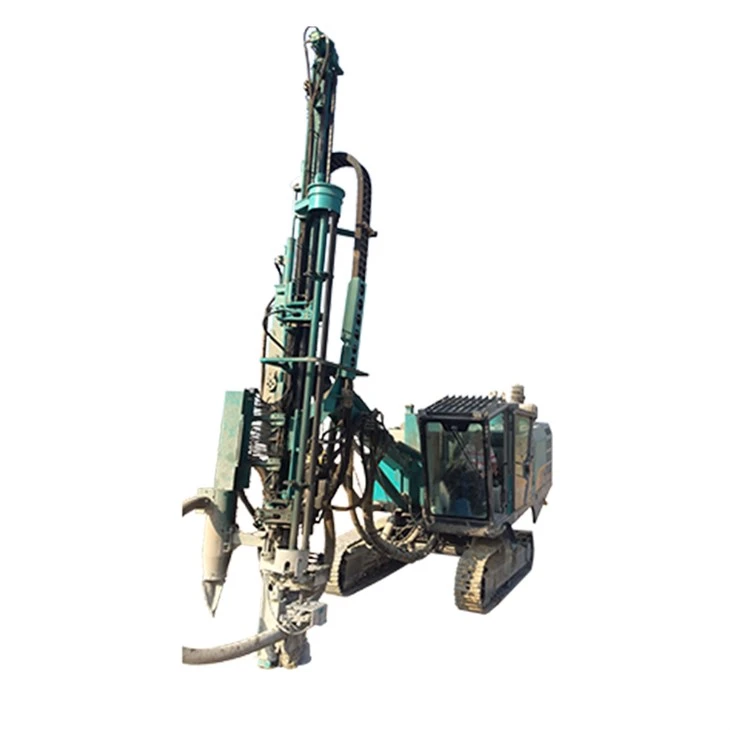

Bu üst çekiç matkap teçhizatı, hızlı delme yetenekleri, enerji verimliliği, uyarlanabilir hareket, sağlam tırmanma becerileri ve karmaşık manzaralarda sondaj görevlerinin yürütülmesinde yeterliliği ile bilinen gelişmiş bir hidrolik kaya matkabı ile donatılmıştır .

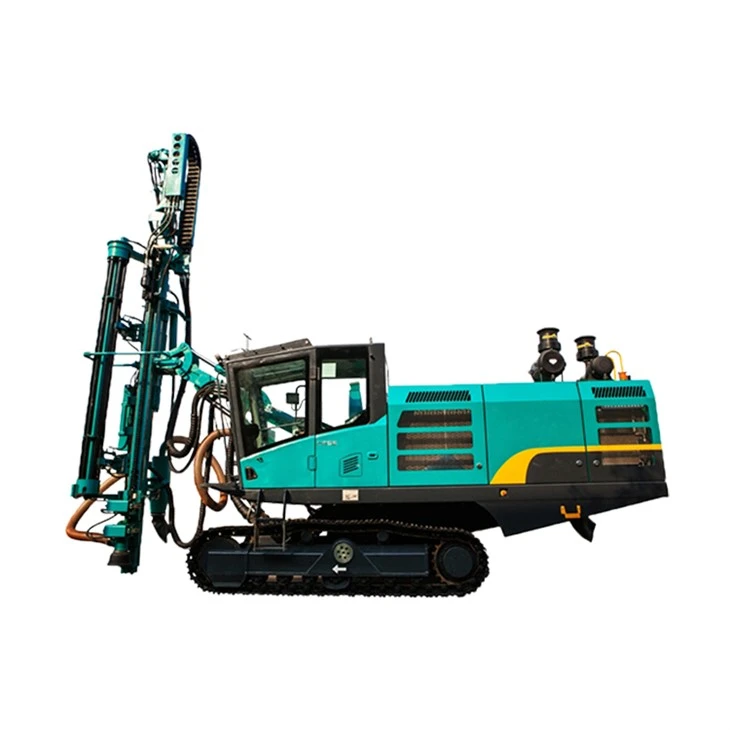

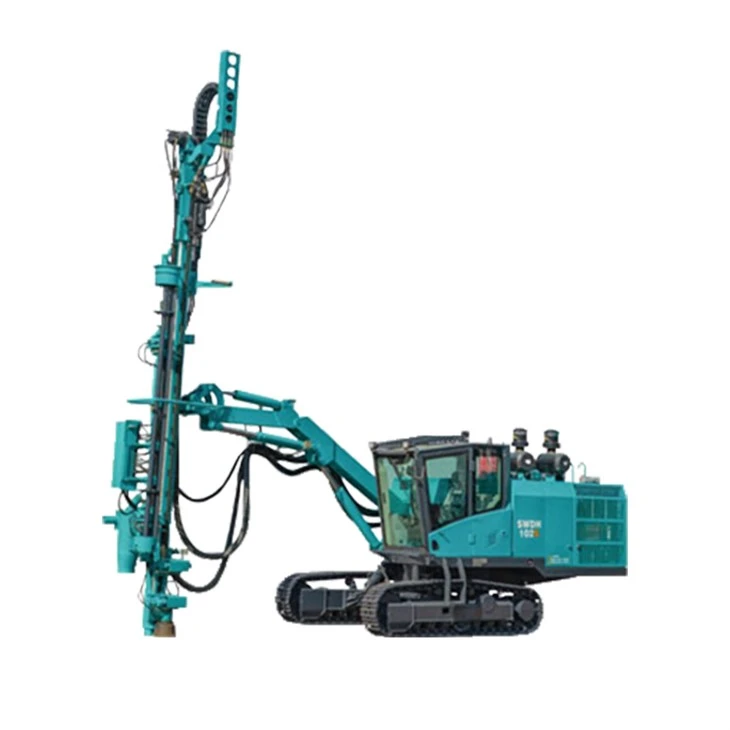

SWDH serisi açık çukur üst çekiç delme makinesinin kaya matkap havası kompresör-motor güç eşleşmesi makul, bu da yakıt tüketimini büyük ölçüde azaltabilir . Hidrolik matkap teçhizatının kapsamlı özellikleri şunlardır:
1. Yüksek güçlü hidrolik kaya matkabı, büyük darbe enerjisi ve karşı saldırı fonksiyonu ile matkap yapıştırma ve sondaj araçlarından tasarruf riskini etkili bir şekilde azaltır;
2. Temel bileşenler, iyi güvenilirlik, yüksek işletim verimliliği ve düşük enerji tüketimi ile uluslararası üne sahip markalardır;
3. Kaya Matkap-Air kompresör-motor ölçütü eşleştirme, ekonomik/güçlü çift çalışma modu, geniş kaya uyarlanabilirliği ve düşük işletim maliyeti;
4. Tüm paletli hidrolik sondaj teçhizatı, küçük ve esnek, hızlı yürüme hızı ve güçlü off-road kapasitesine sahip kompakt bir yapıya sahiptir;
5. Hidrolik DTH sondaj teçhizatı, sondaj alanını bir seferde kaplamak için katlanabilir bir matkap kolu benimser, bu da çok açılı kontrollü sondaj ve hızlı ve hızlı sondaj konumlandırması için uygundur .
6. Yüksek mukavemet ve iyi yol gösterici hassasiyetle yapısal çelik itiş kirişleri oluşturmak için soğuk çizilmiş çift taraflı kılavuz raylar kullanılarak .
7. Çok açılı delik delme, dikey, eğimli ve yatay azimut delikleri delinebilir .
8. Akıllı ortak alt kontrol sistemi, açı ve derinliğin hassas kontrolü .
9. Yol Planlaması, Delik Sırası Planlaması, Grafik Rehberlik, Hızlı Konumlandırma .
Başvuru
Hidrolik teçhizat sondaj makinesi, taş ocaklarında kaya patlama sondajı, inşaat mühendisliği, yol mühendisliği, açık çukur madenleri ve hidroelektrik istasyonu inşaatında kullanılabilir .
Nakliye ve Ödeme
Her Miningwell ekipmanı ve sondaj teçhizatı, . konteynerdeki yükün güvenliğini sağlamak için titiz bir yük güvenlik kontrolüne tabi tutulur.
Ödeme Yöntemlerimiz: Kredi Kartı, L/C, T/T, Western Union ve nakliyeyi hava ve deniz yoluyla destekliyoruz .
|
Teknik parametreler |
SWDH89S |
SWDH102S |
SWDH115F |
|
Çalışma parametreleri |
|||
|
Delik aralığı (mm) |
64-115 |
76-127 |
76-127 |
|
Matkap çubuğu modeli |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
Matkap çubuğu uzunluğu (mm) |
3660 |
3660 |
3050 |
|
Ekonomik Sondaj Derinliği (MM) |
24 |
24 |
21 |
|
Hidrolik Kaya Drifter |
|||
|
Etki gücü (KW) |
14 |
18 |
20 |
|
Rotasyon Torku (NM) |
700 |
1000 |
1300 |
|
Dönme Hızı (NM) |
0-180 |
0-150 |
0-175 |
|
Dizel motor |
|||
|
Model |
CAT C7.1 |
CAT C7.1 |
QSB4.5 |
|
Güç (KW/RPM) |
168/2200 |
168/2200 |
97/2200 |
|
Yakıt deposu (L) |
450 |
450 |
300 |
|
Hava kompresörü |
|||
|
Basınç (çubuk) |
8 |
10 |
/ |
|
F . a . d (m3/dk) |
8 |
10 |
/ |
|
Matkap kolu |
|||
|
Tip |
Katlanır kol |
Katlanır kol |
Tek düz kol |
|
Kaldırma açısı (derece) |
+70~-10 |
+70~-10 |
-30~+45 |
|
Katlanır açı (derece) |
65~165 |
65~165 |
/ |
|
Salıncak açısı (derece) |
+20~-30 |
+20~-30 |
+30~-30 |
|
Ön plana çıkmak |
|||
|
İlerleme Uzunluğu (mm) |
7300 |
7300 |
6700 |
|
Tazminat İnme (mm) |
1200 |
1200 |
1200 |
|
İleri açı (derece) |
140 |
140 |
140 |
|
Flip Açı (Derece) |
-20~90 |
-20~90 |
-20~90 |
|
Max . avans oranı (m/s) |
0.8 |
0.8 |
0.8 |
|
Max . İtici (KN) |
25 |
25 |
25 |
|
Yürüme yeteneği |
|||
|
Max . yürüme hızı (km/s) |
4.2 |
4.2 |
4.2 |
|
Max . çekiş (kn) |
100 |
100 |
80 |
|
Keyife (derece) |
25 derece |
25 derece |
25 derece |
|
Parça Çerçeve Salıncak Açısı (Derece) |
-7~+12 |
-7~+12 |
-10~+10 |
|
Şasinin yerden temizlenmesi (mm) |
400 |
400 |
400 |
|
Boyutlar |
|||
|
Ağırlık (kg) |
15000 |
15000 |
12000 |
|
Uzunluk*genişlik*yükseklik (çalışma) (m) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
Uzunluk*genişlik*yükseklik (taşıma) (m) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
