(Su Kuyusu Sondajı Müteahhitleri İçin Pratik Kılavuz)
DTH sondajı için doğru dizel vidalı hava kompresörünün seçilmesi tahmine dayalı değildir.
Bu bir hesaplamadır.
Birçok yüklenici yalnızca basıncı (bar) kontrol eder ve hava akışını (m³/dak) göz ardı eder.
Bu nedenle daha derin seviyelerde sondaj yavaşlar.
Bu kılavuzda DTH çekicinizin hava ihtiyacını adım adım nasıl hesaplayacağınızı açıklıyoruz.
DTH sistemlerinde yeniyseniz öncelikle şunları okuyabilirsiniz:
👉 DTH Sondajı Aslında Nasıl Çalışıyor?
Her DTH çekici şunları gerektirir:
Çalışma Basıncı (bar veya psi)
Hava Tüketimi (m³/dak veya CFM)
Basınç darbe kuvvetini belirler.
Hava akışı, darbe sıklığını ve yıkama verimliliğini belirler.
Her ikisi de yeterli olmalıdır.
Her çekiç modelinin aşağıdakileri gösteren bir teknik veri sayfası vardır:
Önerilen basınç aralığı
Farklı basınçlarda hava tüketimi
Örnek (tipik 4 inçlik çekiç):
| Çalışma Basıncı | Hava Tüketimi |
|---|---|
| 14 bar | 9–10 m³/dak |
| 17 bar | 11–12 m³/dak |
Önemli:
Basınç arttığında hava tüketimi artar.
Delik ne kadar derin olursa hava kaybı da o kadar yüksek olur:
Boru sürtünmesi
Basınç düşüşü
Sızıntı
Genel kural:
100 metrenin ötesinde her 100 metre derinlik için %10-15 ekstra hava kapasitesi ekleyin.
Örnek:
Hedef derinliği: 200m
Temel gereksinim: 12 m³/dak
Önerilen kompresör kapasitesi:
12 × 1.15=13.8 m³/dak minimum
Güvenlik marjı için → 14–15 m³/dak'yı seçin
Daha sert oluşumlar şunları gerektirir:
Daha yüksek çalışma basıncı
Daha istikrarlı hava akışı
Delme yapılıyorsa:
Granit
Bazalt
Sert kireçtaşı
Kırıcının üst basınç aralığına yakın çalışan bir kompresör seçmelisiniz.
Sert kayada düşük basınç=zayıf darbe + yavaş nüfuz.
(Delme hızı zaten yavaşsa, bkz.:
👉 DTH Delme İşleminiz Neden Zamanın %- 90 Yavaşında Yapılıyor, Dizel Vidalı Hava Kompresörü Yanlış)
| Çekiç Boyutu | Önerilen Basınç | Hava Akış Aralığı |
|---|---|---|
| 3 inç | 14–15 bar | 6–8 m³/dak |
| 4 inç | 15–17 bar | 10–13 m³/dak |
| 5 inç | 17–20 bar | 14–18 m³/dak |
| 6 inç | 20–25 bar | 18–25 m³/dak |
Bunlar genel alan değerleridir.
Her zaman gerçek çekiç özellikleriyle onaylayın.
Birçok yüklenici minimum gereksinime uygun bir kompresör seçer.
Bu riskli.
Şunlar için ekstra kapasiteye ihtiyacınız var:
Derinlik artışı
Hava kaçağı
Yüksek sıcaklık koşulları
Zamanla aşınma
Küçük boyutlu kompresörler şunlara neden olur:
Azaltılmış penetrasyon oranı
Metre başına yüksek yakıt tüketimi
Çekiç dengesizliği
Adım 1: Çalışma basıncında çekiç hava tüketimini kontrol edin
2. Adım: %10-20 güvenlik marjı ekleyin
3. Adım: Derinlik düzeltme faktörünü ekleyin
Adım 4: Kompresörün nominal basınçta sürekli olarak nominal akışı sağlayabildiğini doğrulayın
Son kural:
Çalışma basıncında kompresör nominal akışı Çekiç hava tüketiminin %120'sine eşit veya daha fazla
Bu, stabil delmeyi garanti eder.
Çekiç: 5 inç
Önerilen: 17 bar
Hava tüketimi: 15 m³/dak
Derinlik: 250m
Adım 1: Taban havası=15 m³/dak
Adım 2: %15 derinlik faktörü ekleyin → 17,25
Adım 3: %10 güvenlik payı ekleyin → ~19 m³/dak
Önerilen kompresör:
17–18 bar
19–20 m³/dak
Bu verimli sondaj sağlar.
Doğru hava hesaplaması doğrudan şunları etkiler:
Delme hızı
Yakıt maliyeti
Bit ömrü
Çekiç güvenilirliği

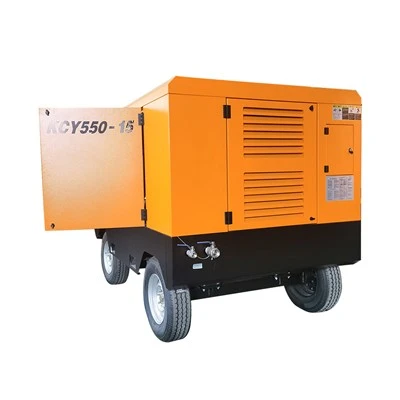

DTH su kuyusu sondajında dizel vidalı hava kompresörü sadece ekipman değildir.
Çekiçinizin güç sistemidir.
Projenizin gereksinimini nasıl hesaplayacağınızdan emin değilseniz şunları gönderebilirsiniz:
Çekiç boyutu
Hedef derinliği
Kaya türü
Mevcut kompresör modeli
Hava kapasitenizin yeterli olup olmadığını doğrulamanıza yardımcı olabiliriz.
