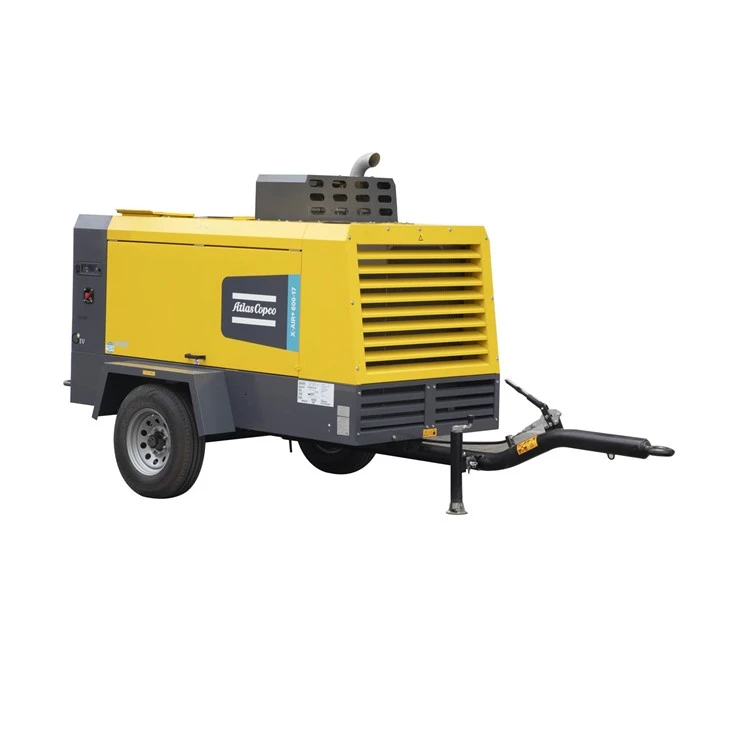

Dizel Motor Taşınabilir Tek Aşamalı Vidalı Hava Kompresörü

İ . tam birim yapılandırma ve orijin

Çekirdek teknoloji bileşenleri

Kompresör vidalı eleman (tek aşamalı sıkıştırma)

İthal Bileşenler

Kontrol sistemi

Kuplaj

Alım yükleme/boşaltma valfi, düzenleme valfi, solenoid valf

Hava giriş filtresi, yağ filtresi, yağ-hava ayırıcısı

Yüksek sıcaklık esnek hortumlar

Kontrol sistemi ve diğer parçalar dahil olmak üzere yukarıdaki tüm bileşenler, Avrupa'da üretilen Belçika veya OEM'de Atlas Copco AirPower tarafından üretilir .

Yerli bileşenler

Çin yol koşulları için özel olarak tasarlanmış römork şasi ve aks sistemi

Dizel Motor: Dongfeng Cummins China Stage IV Motoru

Muhafaza, ses geçirmez pamuk ve bölmeler

Hava depolama tankı ve emniyet valfi

Soğutma fanı ve radyatör ünitesi

Ortam sıcaklığı esnek hortumlar ve yakıt boruları

Çeşitli boru derzleri ve dökümleri

Dizel filtresi

Vites kutusu

Minimum basınç valfi

Sensörler ve ilgili kablolar

Bunlar arasında, dizel motor Dongfeng Cummins Engine Co ., Ltd . tarafından üretilirken, diğer bileşenler Wuxi'de Atlas Copco'nun tedarikçileri tarafından üretilen OEM .

---

II . ana kontrol ekranı

Kompresör çalışma basıncı göstergesi

Kompresör yükleme düğmesi

Kümülatif çalışma saati ölçer

Alarm ve Arıza Göstergesi Işıkları

Başlat/Durdurma Düğmesi ve Kontrol Modülü

Yakıt deposu ve def (üre) tank seviyesi ekran

Vida Eleman Yağ Seviyesi Göstergesi

Hava Emme Filtresi Tıkanma Göstergesi

---

III . Ana koruma cihazları ve işlevleri

Otomatik Kapatma Koruması:

Kompresör çıkış sıcaklığı yüksek alarm ışığı

Motor yağı basıncı düşük alarm ışığı

Motor Soğutucu Sıcaklığı Yüksek Alarm Işığı

Düşük yakıt ve DEF tank seviyesi alarm ışıkları

Kendi kendine-kontrol ve sonrası tedavi rejenerasyon istemi

Enerji tasarrufu sağlayan optimizasyon için standart hız sistemi

---

IV . Eşlik eden belgeler ve öğeler

Ürün İşlemi ve Bakım Kılavuzu

Yedek parça kataloğu

Basınçlı kap ve güvenlik valfi sertifikaları

50- saat bakım kiti





1. ana teknik parametreler
Hava Kompresörü Formu: Birincil Vidalı Sıkıştırma, Hava Soğutma, Dizel Motor Sürücüsü, Saha Mobil İşlemi

Teknik parametre		X-air + 600-17
Nominal Gaz Hacmi Fad	Metreküp/dakika m ³/dk	17.2-14.3
Çalışma baskısı	Kilogram bar	5-17
Maksimum motor hızı (tam yük)	RPM (dakikada devrimler)	2200-1900
Vidalı yağlama yağı hacmi	Yükle L	42 (Bakım döngüsü başına yedek miktar)
Gaz depolama tankı hacmi (petrol ve gaz ayırma tankı)	Yükle L	76
Yakıt deposu/üre tankı kapasitesi	Yükle L	175/-
Sıkıştırılmış hava çıkışında yağ içeriği	ppm	<5
Sıkıştırılmış hava çıkış sıcaklığı (nominal referans koşullarına göre)	Celsius 0 c	100
Nominal referans çalışma koşulları
Mutlak alım baskısı	Kilogram bar	1
göreceli hava nemi	%	0
Giriş Hava Sıcaklığı	Celsius 0 c	20
Aşırı çalışma koşulları
Gaz depolama tankının minimum etkili çalışma basıncı	Kilogram bar	4
Gaz depolama tankının maksimum etkili çalışma basıncı (boşaltma)	Kilogram bar	18
maksimum ortam sıcaklığı	Celsius 0 c	50
Minimum başlangıç ​​sıcaklığı	Celsius 0 c	-10/-25 (isteğe bağlı soğuk başlangıç)
En yüksek irtifa	Mi M	3000

2. dizel motor

üretici		Cummins
model		B5.9CS4 GIV Standardı
Nominal hızda çıkış gücü	Kilowatt KW	154
Yük faktörü	%	-
soğutucu		Soğutucu
Silindirler		Satır içi 6- silindir motoru
Yağlama Yağı Sistemi Hacmi	Yükle L	16.5 (Bakım döngüsü başına yedek miktarı)
Soğutma Sistemi Kapasitesi	Yükle L	28

3. genel boyutlar ve ağırlık

Tüm makine uzunluğu * genişlik * yükseklik - römork türü (paspas dahil)	Milimetre mm	4700*1940*2400
Tüm makine uzunluğu * genişlik * yükseklik - kutu tipi	Milimetre mm	2960*1400*2110
Tüm makine ağırlığı römorku/kutusu (ıslak ağırlık)	Kilogram (kg)	2300/2200
Egzoz valf boyutu	İnç olmak	1*G2,1*G3/4
