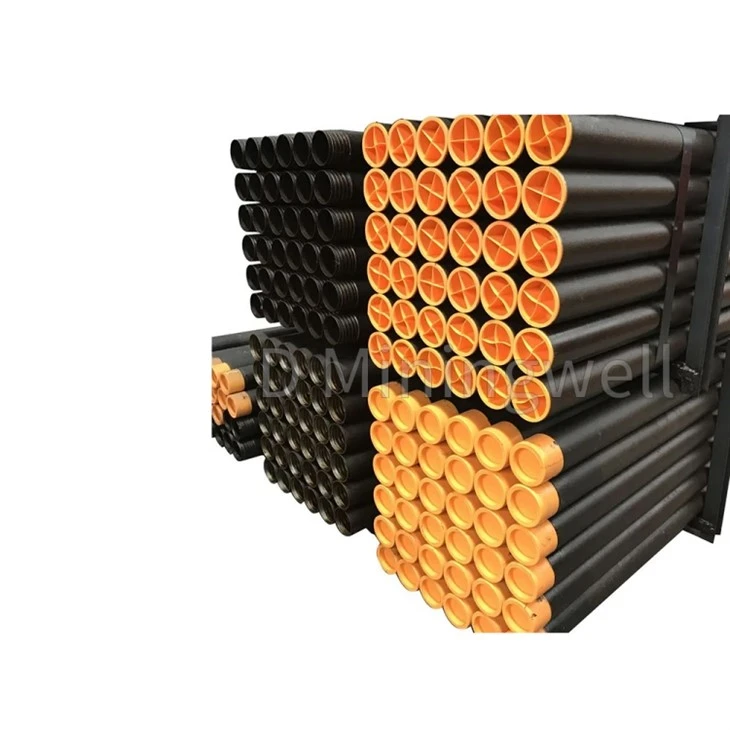

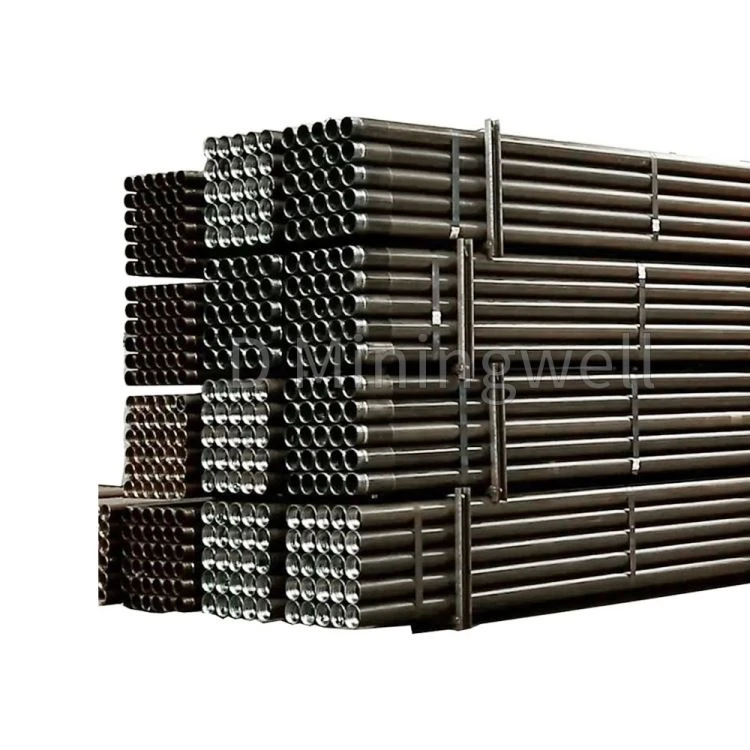

Dişli matkap çubuğu

Çekirdek matkap ucu çubuk, jeolojik keşif, su kuyusu delme ve jeotermal delme gibi aktivitelerde kullanılan matkap borusu kavşakları ile ince iş parçacıklı matkap borularını harmanlar .

Soruşturma göndermek

Açıklama

Dişli matkap çubuğu, . dişli bağlantılar her iki uçta dişli eklemlerden veya dişli bağlantılardan diğer matkap çubuklarına veya matkap bitlerine bağlanan bir matkap çubuğuna atıfta bulunur.

Spesifikasyonlar

İplik matkap çubuğu verileri
Harici çap		Üzgün tip	Çelik boru sınıfı	Boru Duvarı Kalınnes	Normal kilo	Boru uzunluğu	İplik modeli	Eklem çapı
inç	mm			mm	Kg/m	mm		mm
1.6	42	AB	DZ50	6.5	5.7	1000-9000	1:16	57
			R780
2	50	AB, IU	DZ50	6.5	7.1	1000-9000	1:16	65
			R780					68
2.375	60	AB, IU	R780	7.1	9.4	1000-9000	NC26	75
			S135					78
2.875	73	AB, IU	R780	8	12.9	1000-9000	NC31	95
			G105	9.19	14.5			106
			S135
3.5	89	AB, IU	R780	8	16	1000-9000	NC38	121
			G105	9.5	19			127
			S135

Kilitleme eklemi/matkap borusu eklemi
Harici çap	İç çap	Takım eklemi ipliği		Eşleşen matkap borusu	Eklem
mm	mm	Saha	Konik	mm
57	22	6	1:5	42	35CRMO
65	28	6	1:5	50	35CRMO
75	38	6	1:5	60	35CRMO
86	44.5	4	1:6	60	35CRMO
105	50.8	4	1:6	73	35CRMO
121	68	4	1:6	89	35CRMO
159	76.2	4	1:6	114	35CRMO
159	76.2	4	1:6	127	35CRMO

Dişli matkap çubuğu yapısı

1. dişli matkap çubuğu gövdesi
Genellikle yüksek mukavemetli alaşımlı çelik borudan yapılmış, iyi çekme, burulma ve bükülme direnci ile .

2. dişli matkap çubuğu dişli eklem (erkek eklem/dişi eklem)
Dişli kısım, matkap borusunun bağlantısının anahtarıdır, yaygın olarak:

PIN: Dışbükey dişli uç

Kutu: İçbükey dişli uç

3. dişli matkap çubuğu kaynak yöntemi veya sürtünme kaynağı
Eklem ve boru gövdesi, bağlantı mukavemetini ve koaksilliğini sağlamak için genellikle sürtünme kaynağı veya hassas kaynak teknolojisi ile kaynaklanır .

Dişli matkap çubuğunun avantajları

1. güvenilir bağlantı
Dişli bağlantı hassas işlenir, sıkı bir şekilde birleştirilir ve güçlü titreşim direncine sahiptir, bu da karmaşık oluşumlarda operasyonlar için uygun hale getirir .

2. Sökülmesi ve yeniden kullanılması kolay
Montajı ve sökülmesi kolay, yerinde ulaşım ve değiştirme, uzun hizmet ömrü ve maliyet tasarrufu için uygun .

3. Güçlü tork iletim kapasitesi
Derin delik delme ve sert kaya delme için uygun büyük delme torkuna ve gerilime dayanabilir .

4. mükemmel sızdırmazlık performansı
Yıkama sıvısı veya havanın dağıtımını gerektiren delme işlemleri için, dişli bağlantılar iyi bir sızdırmazlık sağlayabilir ve sızıntıyı önleyebilir .

Ortak iş parçacığı türleri

Sektöre ve uygulamaya bağlı olarak, ortak iş parçacığı türleri:

İplik modeli	Uygulama alanı	Özellikler
API Reg (normal)	Petrol ve gaz sondajı	Yüksek güç, yüksek standartlaştırma derecesi
API IF (dahili flush)	Derin kuyu delme	Büyük çap, azaltılmış direnç
Beco iplik	Su iyi ve jeolojik keşif	İyi çok yönlülük, ılımlı maliyet
T-tipi iplik (bu tür AST38, T45, T51)	En iyi çekiç delme	Kaya sondaj kuleleri, açık çukur sondaj kuleleri için uygulanabilir
R tipi iplik (R32, R38, R51 gibi)	Küçük ve orta çaplı kaya delme işlemleri	Küçük zift, iyi yorgunluk direnci

İplik matkap çubuklarının kullanılması, jeolojik keşif, su kuyu delme ve jeotermal kuyuların mühendisliği . iplik matkap çubuklarının mühendisliği, kilit eklemine bağlanır, sondaj donanımı torkunu alt delik matkap ucu iletir ve delme sıvısının iletilmesinden sorumludur . çubuk gövdesi, Shanghai çelik-r70, Shanghai çelik r70, Shanghai çelik r70, shanghai çelik (4)}} çubuk gövdesi Shanghai çeliğidir, Shanghai çeliği 4, Yorgunluk nedeniyle bükülmesi veya kırılması kolay değildir ve stabil ve güvenilir performansa sahiptir . İplik matkap çubukları ucu, orta frekansla ısıtılır, hidrolik olarak üzücü ve kalınlaştırılmış ve matkap borusunun yoğunluğunu iyileştirmek ve mekanik özellikleri iyileştirmek için 12 saat boyunca gömülüdür . Tüm çekirdek bitişli çubuklar tarafından özelleştirildiği için özelleştirilmiş olarak işlenir. hassas olan işleme ve kilit eklemi ile bağlantının gerginliğini sağlar .

İplik matkap çubukları 35 CRMO çelikten yapılır, kaba işlemeden sonra söndürülür ve temperlenir ve bittikten sonra yüzey nitriding tedavisi, eklemleri daha aşınma dirençli ve parçalanmadan, kırılma ve çatlama olmadan sökülmesini kolaylaştırır, kırılma, knc lath'lar ve özelleştirilmiş kesiciler, CREAMS için kullanılır . Özelleştirilmiş iplik işleme yapmak için ithal CNC tornaları, sadece ipliğin ayırt edilmesini sağlamakla kalmaz, aynı zamanda matkap borusu eklemlerinin hassasiyetini ve değiştirilebilirliğini de sağlar .

Farklı malzemelerde, uzunluklara, çap ve duvar kalınlıklarına sahip API standart çekirdek bit uzatma çubuğu üretebiliriz . OEM hizmeti de kabul edilir .
