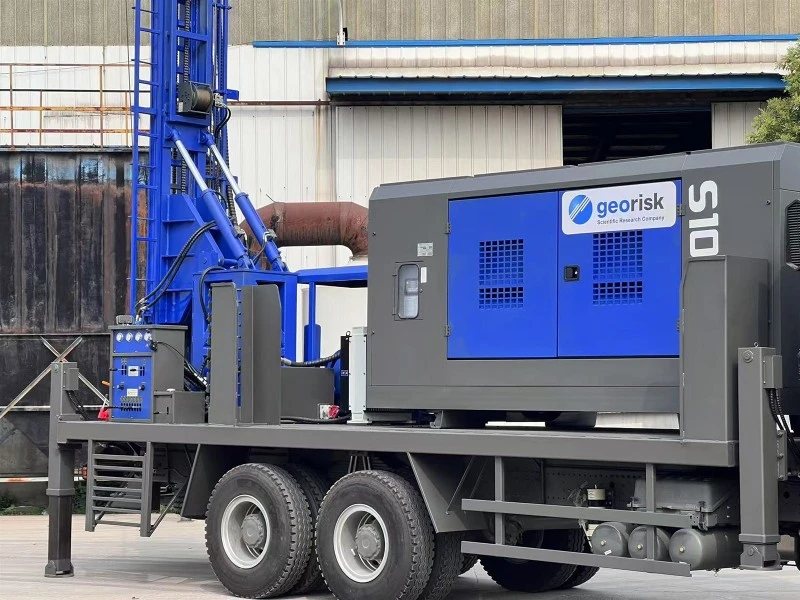

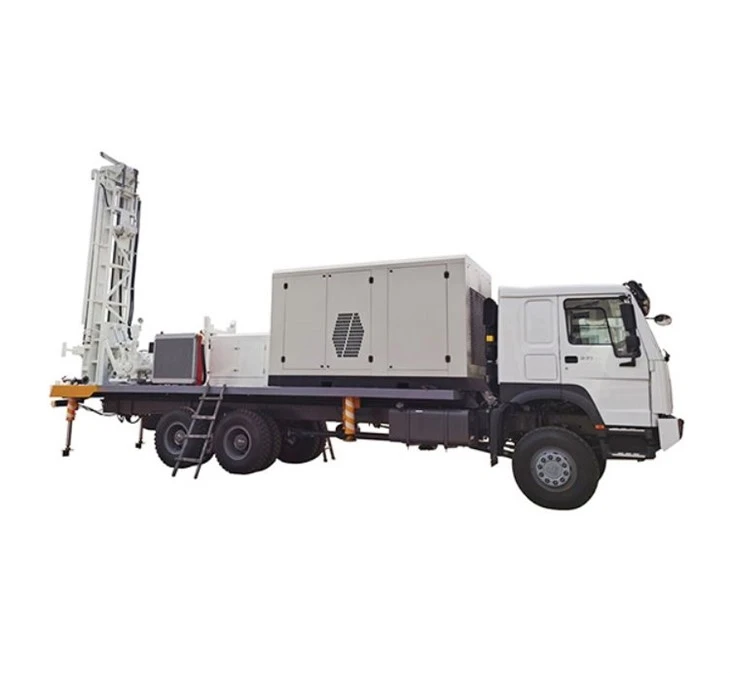

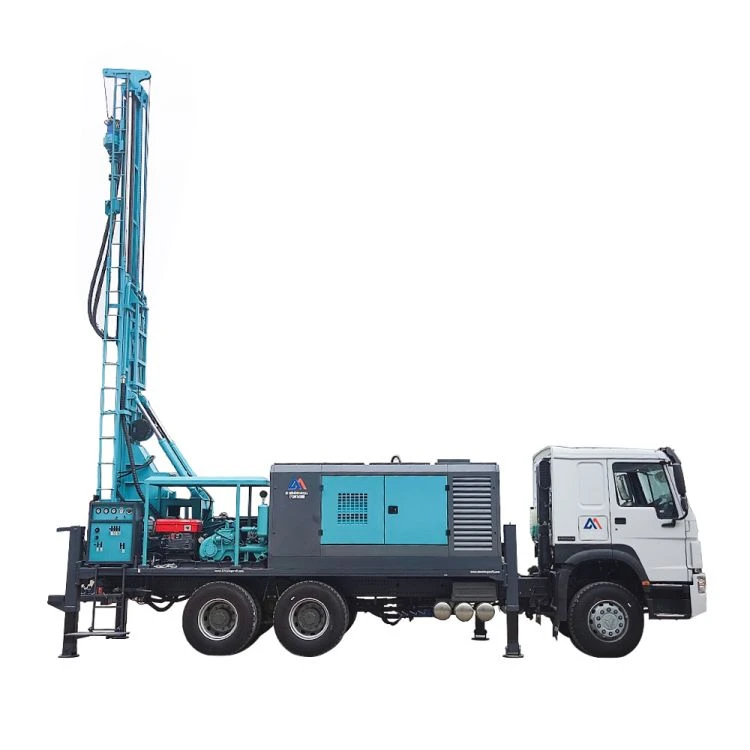

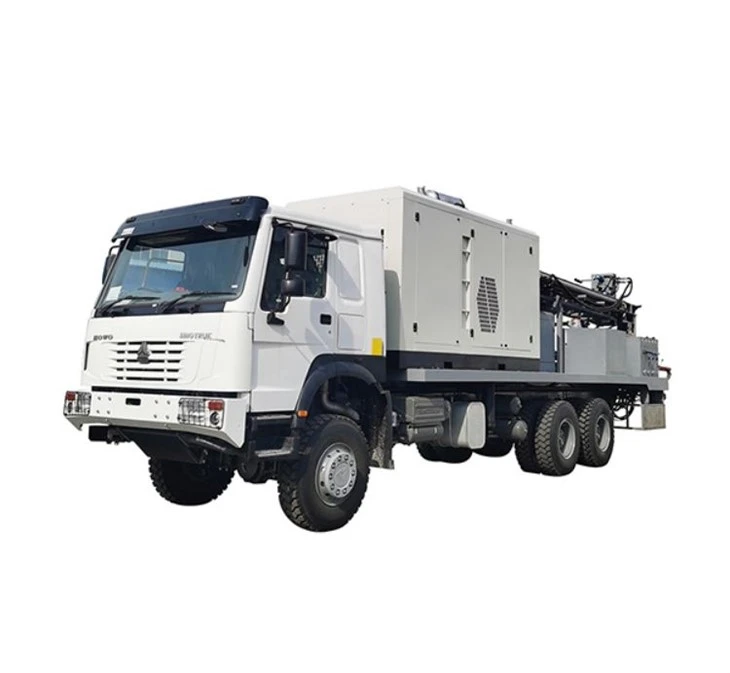

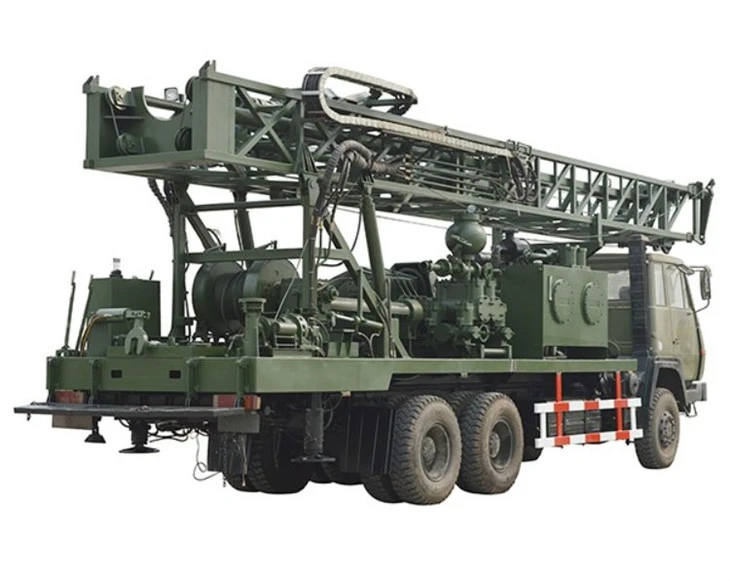

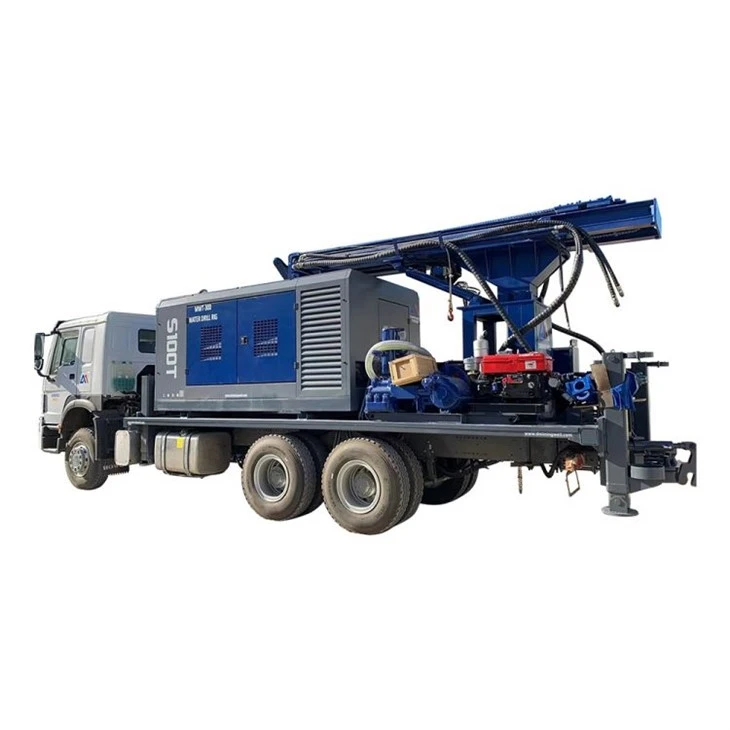

Araç Üstü Sondaj Suyu Sondaj Ekipmanları





Teknik Parametreler	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Matkap derinliği (m)	180	250	280	350	400	500	680	800
Matkap çapı (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Donanımlı Motor	Yuchai 65kW veya PTO	Yuchai 70kW veya PTO	Yuchai 75kW veya PTO	Yuchai 92kW veya PTO	DEUTZ 103kW veya PTO	Yuchai 118kW veya PTO	Cummins 154kW veya PTO	Cummins 194kW veya PTO
İlerleme Stroku(m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Sondaj borusu uzunluğu (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Salınım hızı (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Salınım torku(Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Teçhizat kaldırma kuvveti (T)	12	14	17	18	25	26	30	36







Kapasite

Delik Çapı: 140 – 325 mm (51/2 inç – 13 inç)

Maksimum Derinlik: 203 mm (8 inç) çapta 250 metre

Sondaj Yöntemi: DTH ve Döner Sondaj



Ana Taşıyıcı

Seçenek 1: PTO sistemini kullanın ve hidrolik sistemi tahrik etmek için kamyon motorundan (290hp/336hp/371hp) güç almak için şanzıman dişli kutusunu kullanın.

Seçenek 2: Teçhizatın 75kw dizel motorlu bireysel konfigürasyonu.



Platform Yapısı

5mm ızgara plakalarıyla kaplı ağır hizmet tipi I ve C tipi kaynaklı çelik yapı



Direk Montajı

Kompozit sondaj bomu ikiz silindirler tarafından kaldırılarak kaldırma kuvveti artırılır ve taşıma boyutları azaltılır.

Toplam direk uzunluğu: 8000 mm

Döner kafa vuruşu: 6600 mm

Çubuk taşıma: 6 m

Ortalayıcı açıklığı: 14 inç (355 mm)

Direk kaldırma silindirleri: Direk ikiz hidrolik silindirlerle kaldırılır



Besleme sistemi

1:3 halat sarma sistemli 1 x çift etkili hidrolik silindir

Çekme kuvveti: 17 ton

Aşağı çekme kuvveti: 10 – 110 ton

Yukarı çekme hızı: 25 m/dak

Aşağı çekme hızı: 30 m/dak



Döner başlık tertibatı

Çift hidrolik motorla tahrik edilen, alın dişlisi redüksiyonu ve yağ banyolu yağlama özelliğine sahip, kendi geliştirdiği çelik gövde.

Maksimum tork: 6000 Nm

Hız: 66 – 135 rpm hassas kontrol



Hidrolik sistem

Besleme ve dönüş için 2 x dozaj pompası

Çamur pompası için 1 x dozaj pompası

Hidrolik soğutucu, yardımcı çalışma ve mikro besleme için 3 adet dozaj pompası.

Maksimum sistem basıncı: 2900 psi (200 bar)

Hidrolik yağ soğutucusu: 70 gpm

Hidrolik yağ deposu kapasitesi: 600 litre



Kontrol Paneli

Merkezi kontrol paneli, sondaj zeminine kolay erişim sağlayacak şekilde ünitenin arka tarafında bulunur ve gerekli tüm aletler, kontrol sistemleri ve acil durum anahtarlarıyla donatılmıştır. Kontrol panelinin güvenliğini sağlamak için kilitleme cihazı sağlanmıştır.



Sökme anahtarı

Krikoların hızlı ayarlanması ve dengelenmesi için ağır hizmet tipi teleskopik kılavuzlarla donatılmış 4 adet hidrolik dengeleme krikosu sağlanmıştır. Kilitli çek valfler güvenlik amacıyla sağlanmıştır ve yeterli yük taşıma kapasitesine sahiptir.



Su/köpük enjeksiyon pompası (isteğe bağlı)

Gerekli aksesuarlar, basınç regülatörü, akış regülatörü, çek valf ve emme filtresiyle birlikte hidrolik olarak çalıştırılan su enjeksiyon tripleks pompası.

Maksimum Akış: 80 lpm

Maksimum Basınç: 40 kg/cm2

Tek Çubuk Değiştirici: Matkap çubuğunun döner kafaya takılması için elle çalıştırılan tek çubuk değiştirici

Vinç: Delme çubuğunu 5 ton kaldırma kapasiteli çubuk değiştiriciye yüklemek için hidrolik olarak çalıştırılan yardımcı vinç.



Kaynak Makinesi

Kaynak kasası için hidrolik tahrikli yarı fırçasız kaynak alternatörü mevcuttur

Önerilen elektrot boyutu: yalnızca 2,5 mm ila 5 mm

Kaynak Akımı: 300 amper @ %60 görev döngüsü

İsteğe bağlı tek faz: 6.0 kVA @ 220v, 50 Hz



Gaz Hattı Yağlayıcı

Kuyu içi çekiçlerin yağlanması için pozitif etkili venturi tipi hat içi yağlayıcı mevcuttur.

Yakıt deposu kapasitesi: 15 litre

Çalışma basıncı: 350 psi



Önerilen hava kompresörü

MADENCILIK KUYUSU/ATLAS COPCO/LIUTECH

Hava kompresörü kapasitesi:

1100CFM – 25 BAR – 309kW motor

900CFM – 22 BAR – 228 kW motor



Çamur pompası

Hidrolik olarak çalıştırılan BW 250 çamur pompası

Strok: 4″ (100 mm)

Motor gücü: 15 Kw

Hacim (önerilen maksimum): 250L/dak

Maksimum çalışma basıncı: 2,5Mpa

Ek aksesuarlar: Gece lambası, alet kutusu, çekiç standı

Kullanım kılavuzu: Çalıştırma, bakım ve yedek parça kılavuzu



Kamyon seçenekleri

SINO HOWO kamyon: 6*4/6*6/8*4

Dongfeng kamyonu: 6*4/6*6/8*4

Shaanxi kamyonu: 6*4/6*6/8*4







Kamyona monteli sondaj sondaj makinemiz, müşterilerin gerçek ihtiyaçlarına göre özelleştirebilecekleri özelleştirilmiş bir üründür.
