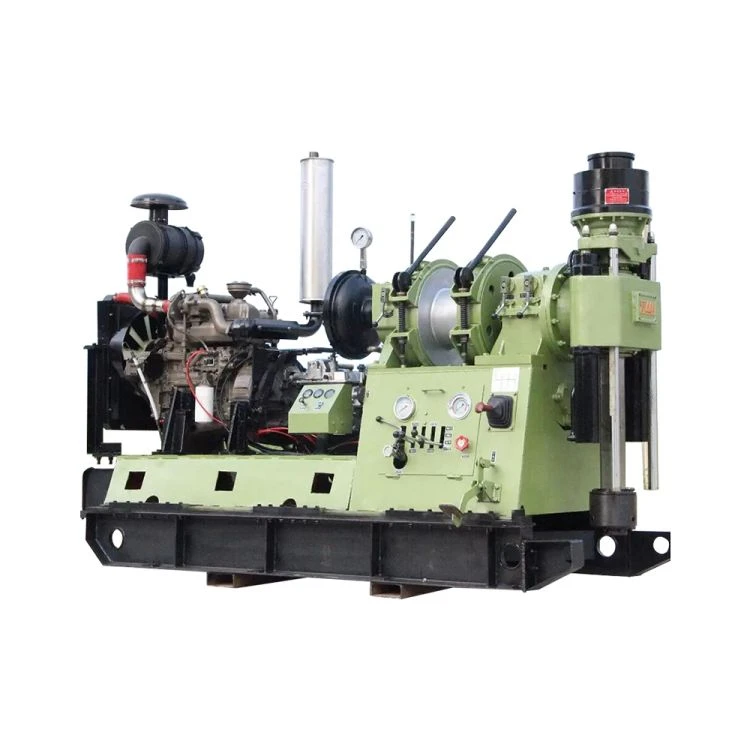

Paletli Jeolojik Çekirdek Sondaj Makinası

Paletli Jeolojik Çekirdek Sondaj Makinası

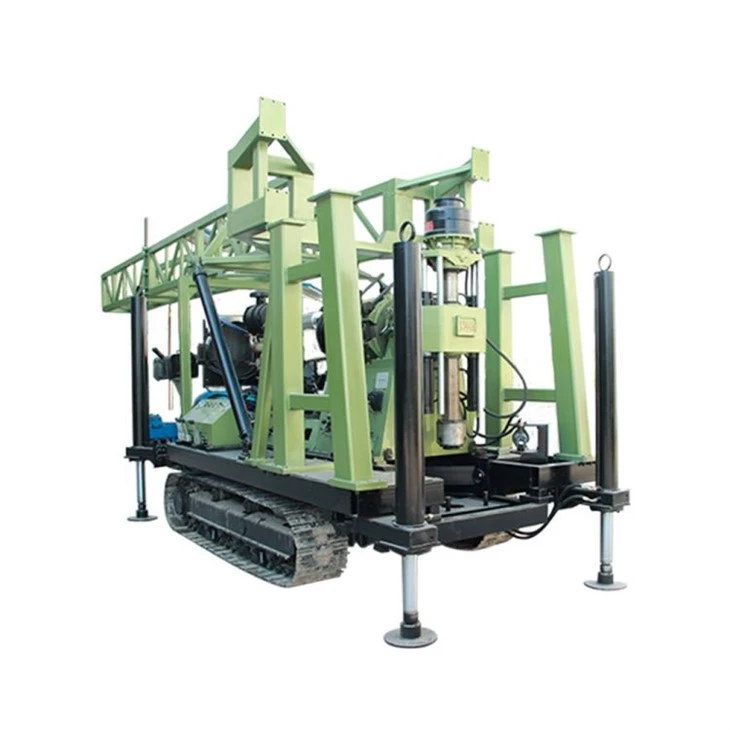

XY-44Paletli sondaj makinesi, temel olarak elmas ve karbür sondajı için kullanılan, temel olarak jeoloji, metalurji, kömür, hidroloji, mühendislik ve diğer endüstrilerde kullanılan ve aynı zamanda mühendislik jeolojisi araştırmaları için de kullanılabilen bir karotlu sondaj ekipmanıdır , sığ petrol ve gaz madenciliği, maden tüneli havalandırması, drenaj, hidrolojik kuyu sondajı ve büyük çaplı kazık çakma mühendislik inşaatı.

Soruşturma göndermek

Download

Açıklama

Özellikler

Teknik Parametreler		Sondaj Borusunun Özellikleri (mm)	Delme derinliği (m)
Yurtiçi sondaj borusu	İç kalınlaşma tipi	42	1400
		50	1000
		60	830
	Halat karotlama	55.5	1250
		71	1000
		89	800
DCDMA sondaj borusu		BQ sondaj borusu	1300
		NQ sondaj borusu	1000
		Genel merkez sondaj borusu	750
		PQ sondaj borusu	420
	Dış kalınlaşma tipi	60	800
		73	500
		89	300
Matkap Açısı		0 derece -360 derece
Motor	Modeli	Güç	Hız
Motor	Y225S-4	37kW (37kW)	1480 dev/dak
Dizel motor	CA4110 Serisi	81kW (Güneydoğu)	2800 dev/dak
Jiratör
Tip: çift silindirli hidrolik besleme makinesi döner tip
Dikey çap		φ93mm
delikten geçen mil
Dikey iş mili hızı
İleri dönüş (dev/dak)		60/90/166/272/379/481/183/296/514/835/1164/1476
Geri hız (r/dak)		63/198
Maks. dikey şaftın torku		8000N·m
Dikey vuruş		600 mm
Maks. dikey eksenin yerçekimi		125 Kron
Maks. dikey şaft basıncı		90KN
Vinç
Tip: Planet dişli tahriki, tutma kolu freni
Tel halat çapı		φ18,5 mm
Tamburlu tel halat kapasitesi		95 m (yedi kat sarılmış)
Maks. tek halatın kaldırma kuvveti		45 Milimetre
Tel halatın kaldırma hızı
Tamburun doğrusal hızı (m/s)		0.7-2.68m/s (on iki derece)
Debriyaj
Tip: otomobil özel kuru tek diskli sürtünmeli kavrama
(6T46 şanzımanla eşleşti)
Hidrolik sistem
Sistem basıncı
Nominal basınç		20 Mpa (Türkçe)
En yüksek basınç		25 Mpa
Kapasite		20 ml/dak
Raf bölümü
Tip: kızak tipi (kayar tabanlı)
Teçhizatın geri vuruşu		460mm
Delik mesafesi		260 mm
Boyut (UGY)		3550 * 2200 * 3100 milyon
Donanım ağırlığı (Güç motoruyla birlikte)		6300kg

Ürün detayı

Marka adı: Miningwell
Minimum sipariş miktarı: 1 takım
Paketleme detayları: standart ihracat ambalajı
Teslimat Süresi:15-20 gün
Ödeme koşulları: L/C, T/T, Western Union

XY-44Paletli kaya karotlu sondajın ana özellikleri

1. Daha fazla dönme hızı kademesi (12 ileri ve 2 geri) ve makul dönme hızı aralığı, düşük hız torku (8000N.m'ye kadar) ile yalnızca alaşım ve elmas karotlu sondaj için değil, aynı zamanda mühendislik jeolojisi araştırmaları için de uygundur. , hidrolojik kuyu sondajı ve temel kazık inşaatı.

2. Dikey şaft delik çapı (93 mm), çift silindirli hidrolik besleme, uzun strok (600 mm'ye kadar), güçlü proses uyarlanabilirliği, özellikle büyük çaplı sondaj borusu halat karot (üst karot) sondajı için uygundur; sondaj verimliliğini artırmak.

3. Foton, JAC, Kaima, Wuzheng ve diğer kamyon modelleriyle geniş çapta eşleşen Tsinghua Wanliyang 6T46 şanzımanı benimsemek. Olgun teknoloji, istikrarlı kalite, güçlü aşırı yük kapasitesi, ülke çapında satış sonrası servis istasyonları ve aksesuarlar.

4. Hidrolik ayna, disk yayı sıkma, hidrolik silindir serbest bırakma, üç boşluklu otomatik merkezleme hidrolik aynadır.

5.Hidrolik kurulum, yağ sağlamak için basit kurulum, kullanıcı dostu olma, minimum güç kullanımı, düşük yağ sıcaklığı ve tutarlı çalışma sağlayan bir dişli yağı pompası içerir. Bu aparat elle çalıştırılan bir yağ pompasıyla donatılmıştır; Motorun arızalanması durumunda manuel pompa, sondaj aletlerinin boşluğa çıkarılması için kullanılabilir durumda kalır.

6.Bu motor, FAW TIANCHAI 4110 (81 kW) doğal emişli motor veya Guangxi Yuchai 4110 (105 kW) turboşarjlı varyantla donatılabilir.

7. Paletli sondaj kulesi düşük ağırlık merkezine, uzun vites değiştirme mesafesine (460 mm), sağlam sabitlemeye ve sabit yüksek hızlı delmeye sahiptir.

8. Delik çapının kontrolü için iyi olan titreşim önleyici ölçüm cihazı ile donatılmıştır. Daha az yükleme ve boşaltma kolu, esnek taşıma.

9. Paletli şasiyi benimser ve 1,5 m'lik destek silindiri stroku otomatik olarak yüklenebilir, bu da taşıma ve taşıma için uygundur.

Ana uygulama

Temel olarak jeoloji, metalurji, kömür, hidroloji ve mühendislik gibi alanlarda kullanılan bu karotlu sondaj makineleri aynı zamanda jeoloji mühendisliği, sığ petrol ve gaz arama, maden tünellerinin havalandırılması, drenaj sistemleri, hidrolojik kuyuların açılması ve büyük temel kazıklarının inşası için de uygundur.
