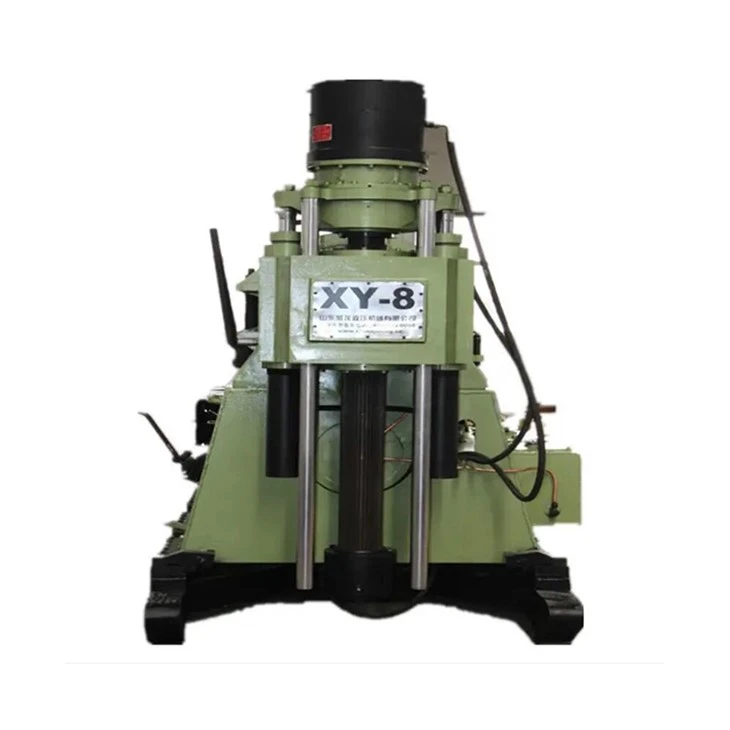

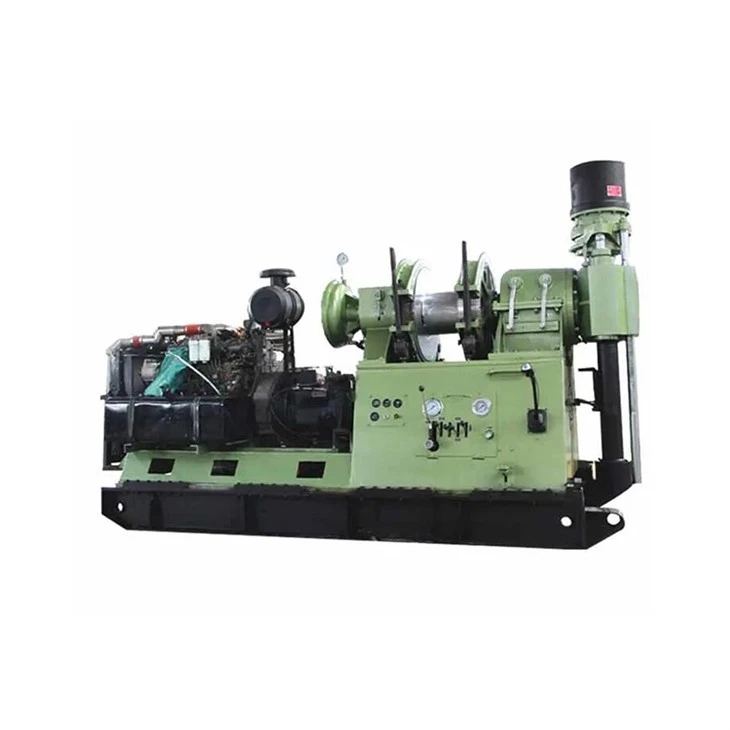

Madencilik Sondajı için Jeolojik Hidrolik Elmas Karotlu Sondaj Makinesi XY-8

Madencilik Sondajı için Jeolojik Hidrolik Elmas Karotlu Sondaj Makinesi XY-8

XY-8 tipi Jeolojik Karotlu Sondaj Makinesi, şirketimiz tarafından mevcut jeolojik arama pazarındaki kullanıcı talebine göre ve çeşitli tipteki karotlu sondaj kulelerinin avantajlarını ve özelliklerini sentezleyerek geliştirilen, büyük sondaj kapasitesine sahip bir karotlu sondaj kulesidir. yurtiçinde ve yurtdışında. Kutu, merkezi yağlama ve ısı dağıtma mekanizması, sarmal rotor.

Soruşturma göndermek

Açıklama

Özellikler

Teknik Parametreler
Matkap çubuğu kategorisi	Matkap çubuğu özellikleri (mm)		Matkap derinliği (m)
Yurtiçi Sondaj borusu	Sondaj borusu içinde kalınlaşır	∅50X5,5 Sondaj borusu	3000
		∅60X6 Sondaj borusu	2500
	Kordon karot sondaj borusu	∅71X5 Sondaj borusu	2200
		∅89X5 Sondaj borusu	2000
DCDMA Sondaj borusu	Sondaj borusu içinde kalınlaştırılmış	BW Sondaj borusu	3000
		Kuzeybatı Sondaj borusu	2500
		HW Sondaj borusu	1800
	Kordon köşeli sondaj borusu	BQ Sondaj borusu (∅58)	3000
		NQ Sondaj borusu (∅73)	2500
		HQ Sondaj borusu (∅93)	1800
Matkap meleği		0-360 derece
Güç ünitesi
Elektrik ünitesi	Y280S-4	75KW	1480 dev/dak
Dizel	YC6A240-33	177Kw	2300 dev/dak
Döndürücü
Tip		Çift silindirli yağ hidrolikli besleme
Mil LD		93 mm
Hız
Güç hızı	1480 dev/dak		2300 dev/dak
İleri hız	74/106/150/208/300/431/609/845r/dak		110/157/222/309/445/640/905/1256r/dak
Geri hız	74 dev/dak		110 dev/dak
Milin maksimum torku	12500N.m
Mil vuruşu	1000mm
Maksimum kaldırma kuvveti	180KN
Milin maksimum itme kuvveti	110KN
Vinç
Tel halat kalibresi	21,5 mm
Rulo kapasitesi	120m
Maksimum tek halat	150KN
Tel halatın kaldırma hızı
1480 dev/dak Güç ünitesinin dönüş hızı	0.48/0.68/0.96/1.34/1.96/2.81/3.96/5.51m/s
2300 dev/dak Güç ünitesinin dönme hızı	0.71/1.01/1.42/1.99/2.91/4.17/5.88/8.19m/s
(CBF-F32/16)Yağ pompası
Çalışma basıncı	20Mpa
Maksimum basınç	25Mpa
Su freni
Çalışma döner hızı	700-1800dev/dak
Tek halat telafi hızı	3-8m/s
Tek halat dengeleme yükü	45KN
Kızaklı tip matkap çerçevesi
Teçhizatın geriye doğru vuruşu	530mm
Boyut(UGY)	380015002460mm
Teçhizat ağırlığı	6500kg

Ürün detayı

Marka adı: Miningwell
Minimum sipariş miktarı: 1 takım
Paketleme detayları: standart ihracat ambalajı
Teslimat Süresi:15-20 gün
Ödeme koşulları: L/C, T/T, Western Union

Hidrolik elmas karotlu sondaj makinesi oldukça çok yönlüdür ve ağırlıklı olarak alaşım ve elmas uçlar kullanarak farklı çaplarda karot delme konusunda mükemmeldir. Ayrıca hem metal hem de metal olmayan katı minerallerin araştırılmasında, sığ petrol ve gaz yataklarında, jeotermal kuyularda, maden tüneli havalandırmasında, drenaj sistemlerinde ve büyük çaplı temel kazıklarının yapımında da etkilidir. Bu ekipman jeoloji, metalurji, kömür, hidroloji, su kuyuları ve mühendislik gibi çeşitli endüstrilerde yaygın olarak kullanılmaktadır.

Avantaj

1) Kompakt ve makul yapıya, düzgün çalışmaya, istikrarlı performansa ve iyi çok yönlülüğe sahip, daha hızlı 8JS118 otomobil vites kutusu ve debriyajı pnömatik vites değiştirmeyi benimsemek.

2) Vites değiştirmenin uzaktan kontrolünü gerçekleştirmek için otomobile özel esnek şaft vites değiştirme mekanizmasını benimseyen, pnömatik vites değiştirme hafif ve çeviktir ve operasyon son derece insancıllaştırılmıştır.

3) Makul hız kontrol aralığı, birçok hız kontrol dişlisi (ileri 8 seviye, geri 1 seviye), düşük hız torku (8000N.m'ye kadar).

4) Merkezi cebri yağlama mekanizmasının kullanılması, ekipman çalıştığı sürece, ayrı bir yağlama pompası yağ pompalamaya başlayacak, yağlama gerektiren düğümlere ulaşmak için yağ ayırıcıdan yağlayıcı, aynı zamanda şanzıman mekanizmasının yağlanmasında yağ. zaman, iç ısıyı alın. (Yağlama sistemi ayrı bir kondenser ile donatılmıştır) parçaların yüksek hız ve yüksek yükte ısınmasını önlemek için.

5) Geleneksel altıgen dikey şaft yerine kıvrımlı spline dikey şaft ile, döndürücünün iletim verimliliği ve yük kapasitesi iki katına çıktı. Ayrıca, dikey şaftın geniş bir delik çapı (96 mm), çift silindirli hidrolik beslemesi, uzun stroku (1000 mm'ye kadar) ve özellikle büyük çaplı sondaj borusu halat karotları (üst çekirdek) için uygun olan güçlü proses uyarlanabilirliği vardır. ) sondaj. Sondaj verimliliğini artırmaya ve delikteki kazaları azaltmaya cive işlidir.

6) Büyük delme kapasitesi, çapı 71 mm tel halat karotlu sondaj çubuğu, 1650 metrelik nominal delme derinliği.

7) Hafif, iyi sökülebilirlik, jeolojik karotlu sondaj kulesinin net ağırlığı 6500Kg'dır.

8) Yeni yapıya, iyi dengelemeye, karbür kaynaklı ayna yapısına, yüksek sıkma kuvvetine, uzun servis ömrüne ve güvenilir çalışmaya sahip sıvı kontrollü normalde kapalı hidrolik aynayı benimser.

9) Su freni ile donatılmış olup, derin delikler açarken delme işlemi pürüzsüz ve güvenlidir.

10) Yağ sağlamak için dişli pompanın kullanılması, daha az güç tüketimi, hidrolik sistemin düşük yağ sıcaklığı, kararlı çalışma. Sistem, gömülü sondaj kazalarını önlemek için, güç makinesi çalışamadığında sondaj aletini deliğin altından uzaklaştırmak için kullanılabilen, elle çalıştırılan bir yağ pompası ile donatılmıştır.

11) Gelişmiş ve kompakt yapı, makul düzen, açıkta kalan parçalar, birbiriyle örtüşme yok, bakımı, onarımı ve bakımı kolay.

12) Hidrolik elmas karotlu sondaj makinesi düşük ağırlık merkezine, uzun hareket mesafesine (530'a kadar), basit ve sağlam sabitlemeye ve yüksek hızlı delme için iyi stabiliteye sahiptir.

13) Delikteki durumu kavramaya yardımcı olan titreşim önleyici ölçüm cihazıyla donatılmıştır. Sondaj kulesinin az sayıda çalıştırma kolu, makul düzeni, esnek ve güvenilir çalışması vardır.
